Корректная работа контура отопления создает комфортный обогрев дома или квартира в любой сезон. Но иногда случается непредвиденный сценарий — охлаждение теплоносителя, при подаче горячей воды батареи почему-то не подогреваются нужным образом.

Всегда можно выявить источник холода и ликвидировать его для восстановления обогрева. Чтобы разобраться с данной проблемой, важно понимать суть работы отопительного контура и вероятные причины появления холодной массы воды в «обратке».

Содержание

Что такое обратка в системе отопления

Обычно сеть отопителя включает бак с расширительными свойствами, радиаторы (батареи) и нагревающий котел. В совокупности они создают общий тепловой контур, где циркулирует обогревающая жидкость (чаще всего это техническая вода либо антифриз).

При корректном монтаже идет подогрев воды, она идет вверх и поступает в трубы, затем в радиаторы по ходу протока, через которые обогревается воздух в помещении. Излишки перегрева уходят в бак.

По сути, «обратка» — любой носитель тепловой среды, который проходит по трассе и контуру и дает нужный уровень тепла и после этого в охлажденном состоянии снова возвращается в нагревающий участок – котел для повторного нагрева. Круговорот теплоносителя обеспечивает поддержание постоянной температуры в помещении.

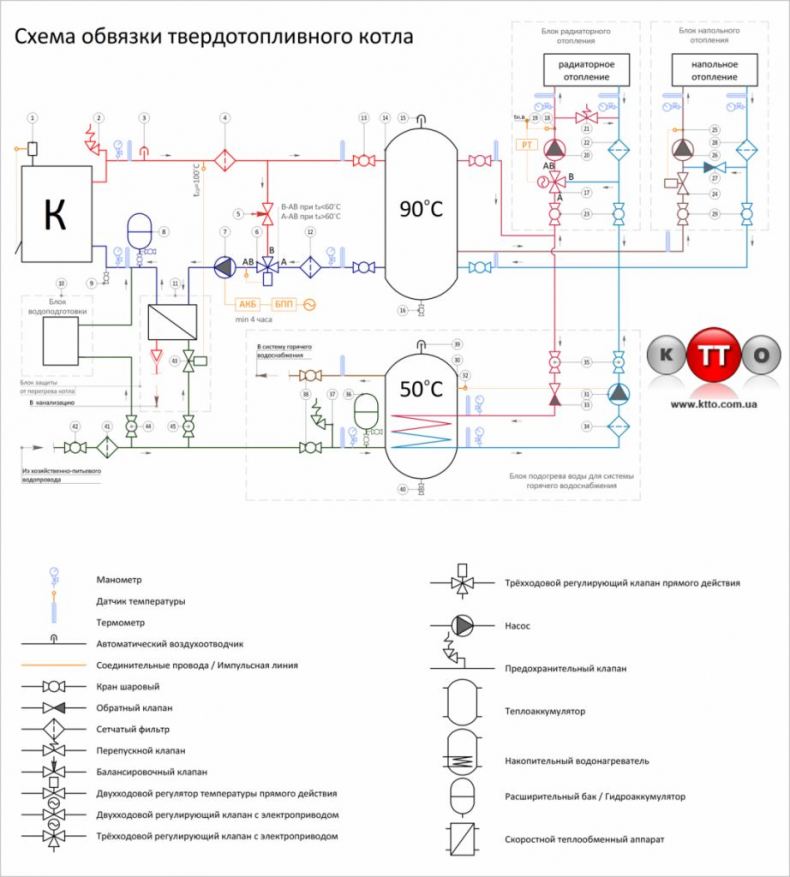

Система отопления с расширительным баком

В ходе обогрева теплоноситель перемещается и замещает собой охлажденный материал, который вытесняется в котел для прогрева. Увеличение температуры нагревает передающие радиаторы.

Тип циркуляции бывает:

Естественный (гравитационный);
Принудительный (под действием насоса).

Способы подключения батареи к обратке

Батареи подключаются тремя основными методами:

Нижний – подвод теплой массы и отведение обратки происходит в нижнем ярусе батареи. Этот метод удобен в случае размещения трубопровода под поверхностью пола, под плинтусом.
Диагональный – теплоноситель идет сверху вниз, обратка поступает с нижней стороны. Данный метод актуален при наличии мультисекционных батарей.
Боковой – самый популярный вариант. В этом случае горячая среда поступает сверху, обратка идет от низа радиатора со стороны теплоносителя.

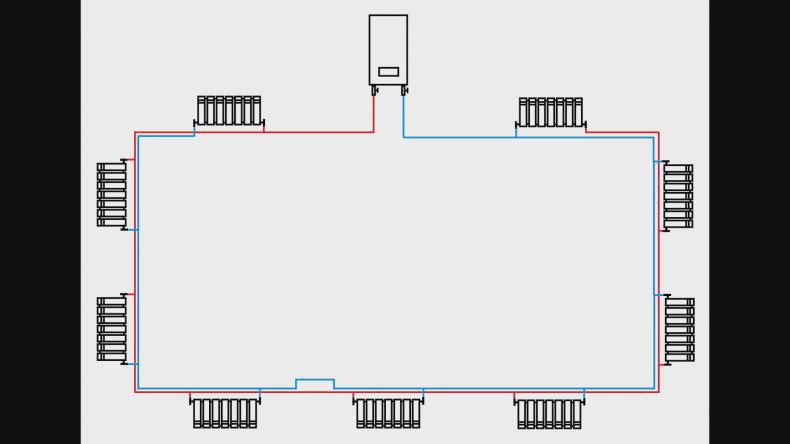

Есть различия в отопительных трассах, касающиеся способа прокладки трубопровода. Бывает 1-трубный и 2-трубный вариант. Наиболее востребована однотрубная разводка, которая используется в жилых многоэтажных домах.

Преимущества 1-трубной трассы следующие:

Ограниченное количество труб (экономия бюджета и места);
Доступная стоимость;
Легкий монтаж;
Возможность последовательно выключить радиаторы без подсоединения специальных стояков для отведения воды.

Из минусов – сложная регуляция нагрева каждого радиатора, так как система связана между собой неразрывно, а температура носителя понижается с каждым метром удаления от котла.

В случае необходимости улучшить эффект нагрева такой разводки можно поставить циркулярный насос.

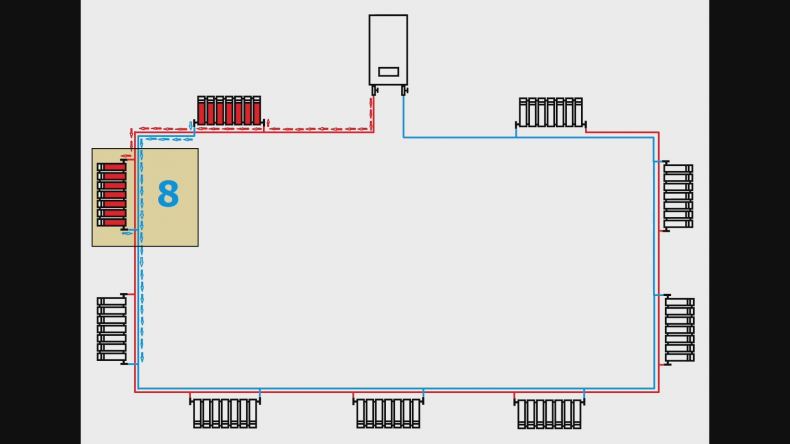

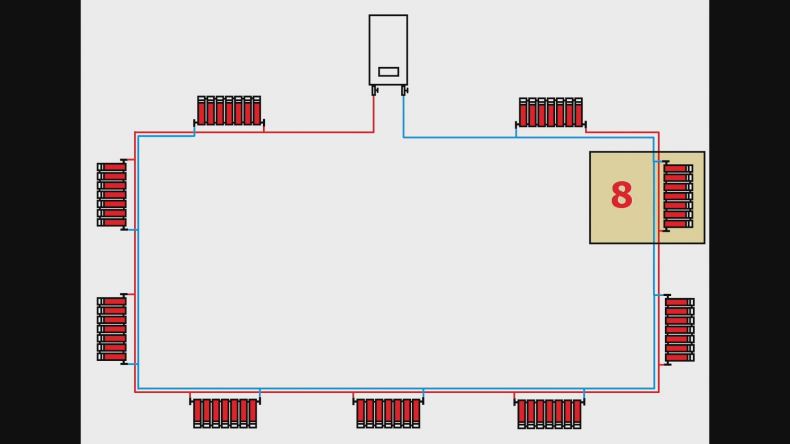

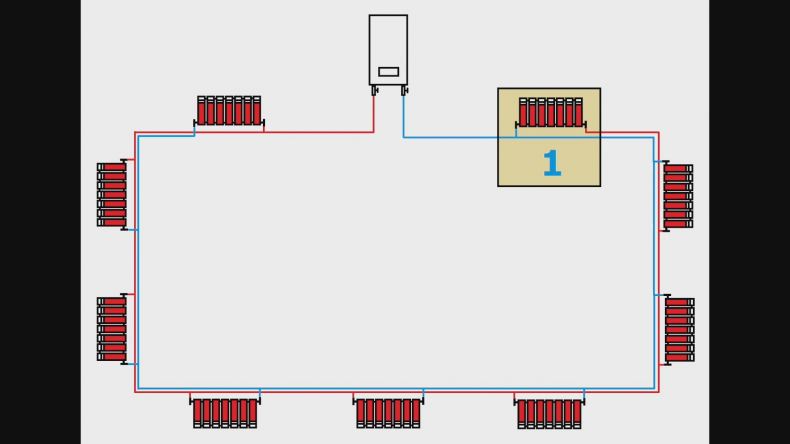

Двухтрубная разводка актуальна для индивидуального обогрева дома или квартиры. По одной из труб идет горячая вода, по второй возвращается остывшая либо антифрриз в первичный нагревательный котел.

В этом варианте можно параллельно подключить несколько радиаторов, чтобы равномерно прогреть все приборы. Также можно регулировать уровень температуры каждого устройства отдельно. Но есть минус – трудный монтаж и повышенный расход комплектующих.

ТОП-причин, почему обратка в системе отоплении холодная

Бывает так, что стояк нагревается теплоносителем, но батареи остаются холодными. Это происходит по нескольким вероятным причинам:

Некорректно проведенный монтаж;
Дефицит рабочей жидкости;
Сократилось трубное сечение в месте поступления теплоносителя;
Засорился контур;
Образовалась воздушная пробка в стояке.

При ликвидации этих вероятных моментов можно добиться качественного нагрева всей системы.

Как регулировать обратный клапан отопительного контура

Если в трубы поступает охлажденный обратный состав, то этот момент требует решения. Последствия недогрева или охлаждения воды может привести к негативным последствиям: переохлаждение комнаты, понижение эффективности радиаторов, нет дополнительных источников тепла.

Слишком большой контраст температур приводит к появлению конденсата, который вступает в реакцию с углекислым газом – продуктом горения топлива.

Образуемая кислота может разъедать внутренние стенки рабочего котла и разрушает его, снижая срок работы.

Какие могут быть варианты решения проблемы:

Проверьте корректность подключения системы и исправить все в соответствии со схемой.
Демонтируйте по необходимости регулирующий кран, чтобы увеличить рабочее сечение. Оптимально купить новый кран для замены.
Для профилактики воздушной пробки важно заранее поставить кран Маевского – воздухоотвод. Перед тем как выпустить воздух, стоит перекрыть воду. После этого вода подается в отопительный вентиль.
Засорение трубы. Нужно протестировать трубу на проходимость, убрать осадок и прочистить. Если забой не получается удалить, придется заменить проблемный участок.
Малая скорость протекания воды. В этом случае надо проверить работу циркуляционного насоса, его мощность. Если насоса нет, то можно установить его, а если есть сбой в мощности, то можно заменить или провести модернизацию.

Вопросы и ответы

Почему заливать воду в систему отопления нужно через обратку?

Передача теплоносителя через обратку важна с точки зрения профилактики деформации радиаторов.
Внутри контура создается очень высокое давление при подаче горячей воды, материал радиаторов расширяется и может разрушаться под постоянным воздействием контрастных температур.
Поэтому открывать задвижки для направления воды нужно плавно, без резких рывков.

Следует учитывать показания манометра, чтобы не допускать перепадов давления.

Как правильно удалить воздушную пробку?

Для выкачки воздуха поворачивают термостат на батарее, отвинчивают кран Маевского с помощью отвертки или ключа. Если возникнет слабое шипение, то воздух начинает выходить из контура. Когда звук исчезнет, пойдет вода, то пробка ликвидирована.

Чем опасен застой воздуха в обратке?

При образовании воздушных пробок есть риск нарушения целостности, раздувания труб, трещин и деформаций под сильным давлением. Также теплоноситель не может нормально работать. В случае застоя теплоносителя начинается окисление и нарушение теплообмена, снижается срок службы котла и труб.

С пониманием причин неисправностей в отопительной системе можно в кратчайшие сроки все починить и вернуть работоспособность батарей.
Именно качественно работающее отопление – залог уюта в доме и здоровья, комфорта проживающих людей.
Самостоятельные усилия по монтажу и тестированию обратной системы отопления существенно экономит время и средства на привлечение профессионалов-сантехников.
