Регулировка реле давления воды для насосной станции: настраиваем реле с двумя пружинами для напора воды в системе водоснабжения

Автор: Студия дизайна Conception

Давление на насосе слишком низкое? Или, может быть, слишком высокое. Независимо от того, с каким насосом приходится работать, отрегулировать давление для повышения или понижения диапазона несложно, и это можно сделать с помощью стандартного гаечного ключа.

Из статьи можно узнать, как отрегулировать реле давления на помпе, чтобы получить необходимое давление.

Содержание

Выключение выключателя, подключенного к насосу

Отключается питание, чтобы обезопасить себя. Работа с реле давления, которое все еще подключено к источнику питания, чрезвычайно опасно. Либо выключается выключатель, либо отключается питание перед началом работы.

Снятие крышму реле давления.

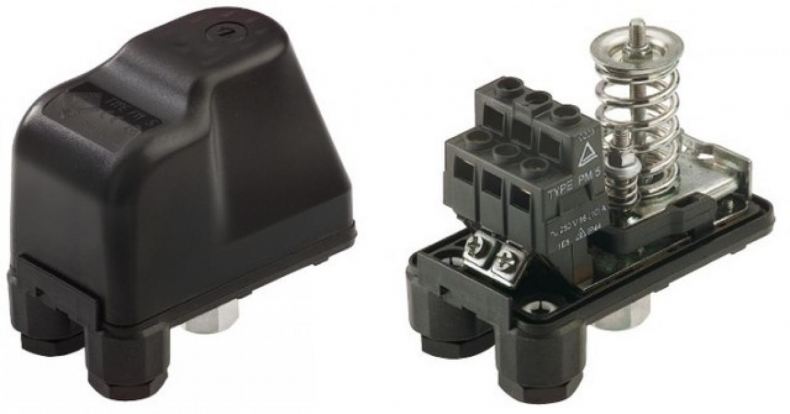

Нужно ослабить гайку на крышке, чтобы снять ее. Для этого отыскивается крышка реле давления, которая обычно представляет собой небольшой пластиковый куб черного или серого цвета.

Ослабляется гайка гаечным ключом. Но можно раскрутить ее вручную, затем поднять крышку прямо вверх.

Проверка внутренней части крышки

Диапазон PSI обычно указан на внутренней крышке колодца. Большинство насосов поставляются с установленным на заводе диапазоном давления.

Нужно перевернуть крышку и посмотреть на этикетку внутри, чтобы узнать, какой диапазон у помпы.

Большинство скважинных насосов имеют диапазон от 30 до 50 дециметров в на квадратный метр, что означает, что они включаются при 30 дециметрах на квадратный дюйм и выключаются при 50 децимемтров на квадратный метр.
Если используется погружной насос, он, вероятно, будет установлен на 40-60.
Некоторые струйные насосы меньшего размера настроены на 20–40.
Эти диапазоны также иногда называют давлениями «включения и выключения», что означает, что насос будет «включаться» (включаться) в нижней части диапазона и «выключаться» (выключаться) в верхней части диапазона.

Регулировка диапазона PSI центральной гайкой

Поднять или опустить PSI можно с помощью центральной гайки. Нужно взглянуть на переключатель давления: можно заметить 2 отдельные гайки. Большая центральная гайка регулирует диапазон PSI, то есть где он начинается и где заканчивается.

Обычно это гайка, с которой вы будете работать, чтобы отрегулировать давление насоса.

Например, если насос настроен на 30–50, можно использовать центральную гайку, чтобы поднять его до 35–55. Или можно уменьшить его до 25–45.
Снижение диапазона PSI снизит давление, а это означает, что вода не будет выходить с такой силой. Увеличение диапазона повысит давление, а это означает, что вода будет выходить с большей силой.

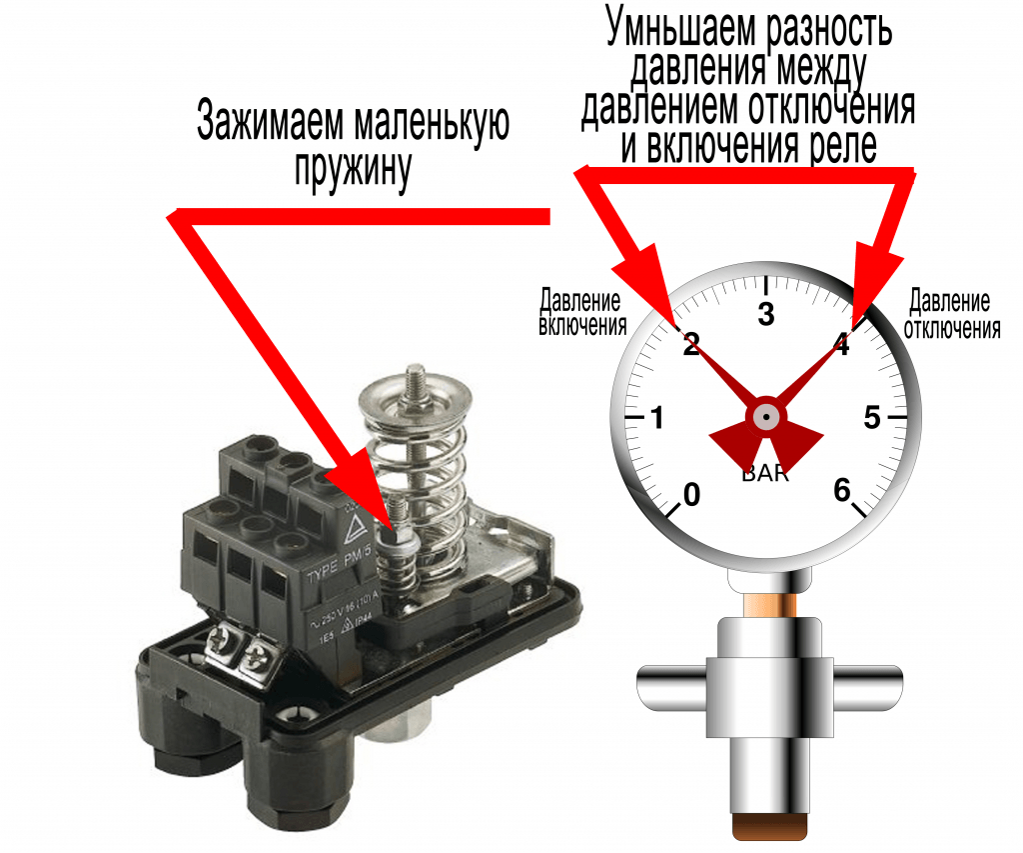

Регулировка максимального давления правой гайкой

Правая гайка регулирует только самое высокое давление в диапазоне. Это менее часто используемая часть реле давления, и ее можно регулировать только в том случае, если у имеется очень конкретная причина для этого.

Можно повернуть эту гайку, чтобы поднять или опустить максимальное число в нужном диапазоне.

Например, если насос настроен на 30–50, нужно использовать правильную гайку, чтобы изменить его на 30–45.
Повышение давления диапазона может повредить насос, особенно если он часто регулируется. Следует делать это только в том случае, если диапазон уже был слишком низким (это означает, что в вашем диапазоне было менее 20 дециметров на квадратный дюйм).

Проверка давления после включения насоса

Нужно посмотреть , насколько вы поднят или понижен PSI, проверив насос.

Для этого нужго устьновить крышку обратно и включить выключатель, чтобы снова подать питание на помпу. Затем нужно проверить показания на помпе: Более низкое значение PSI будет при включении помпы и более высокое значение PSI при ее выключении.

Нужно включить насос, чтобы увидеть, где находится диапазон, и решить, нужно ли его регулировать.

Когда насос включается, это новое давление включения. Когда он выключается, это новое давление отсечки.
Если нужно снова отрегулировать реле давления, перед этим обязательно выключите прерыватель.

Если кажущийся «короткий цикл» водяного насоса составляет, скажем, 1-3 минуты, это может быть все, что может обеспечить система.

Однако, если что-то изменилось, и насос работал дольше, скажем, 2-5 минут, можно подозревать утечку воздуха в гидробаке или внутреннюю проблему в баке (например, дырку в баллоне, если это «захваченный воздух»). бак высокого давления).

В начале обсуждается проблема потери воздуха в гидроаккумуляторе, а также способы исправления этого состояния.

При признаках потери воздуха

Если цикл очень короткий, щелкает и выключается, может быть другая проблема с реле давления управления насосом или с грязным, забитым водяным фильтром, если он установлен в системе.

Обсуждаются грязные фильтры для воды как источник быстрой цикличности

Причины короткого циклирования

Если вы нужно настроить давление выключения науправлении насосом, оставив «включение» там, где оно есть, можно получить более длительный цикл «выключения», но если установить давление отключения слишком высокое, насос будет работать вечно, так как он не может достичь такого высокого давления.

Это легко понять, так как если установить слишком высокое значение, насос просто продолжит работать.

Затем нужно установить давление отключения немного ниже. Эта регулировка доступна только для реле контроля давления, которые имеют две регулировочные гайки: Диапазон и Дифференциал

Регулировка переключателя контроля давления воды

Таким образом, можно было бы улучшить это состояние, отрегулировав управление насосом , которое устанавливает давление воды при включении (для запуска водяного насоса) и давление воды при отключении (для остановки насоса).

Обычно это не помогает при коротком цикле работы насоса, но регулировка водяного насоса может обеспечить более длительный цикл работы насоса и может увеличить давление в водяной системе до определенного предела.

Если требуется большее давление, чем насос может обеспечить, он просто продолжит работать, даже не достигнув указанного давления отключения.

Если насос в последнее время ухудшился с короткими циклами, не нужно пытаться исправить это, отрегулировав давление насоса, лучше перейти к другим проблемам, таким как потеря заряда воздуха в резервуаре для воды или неисправное или забитое управление насосом или водяной фильтр.
Большая гайка ( зеленая стрелка) на большей пружине в реле давления насоса изменяет включение и отключение одновременно, перемещая их вверх (более высокое давление) или вниз (более низкое давление).

Обычно большая гайка в переключателе давления насоса одновременно регулирует давление включения насоса и давления отключения насоса.
